对象注册(object registry)机制是 OpenFOAM 的一大特点。对象注册所做的工作可以总结为一句话:在内存中利用树状结构组织数据,并实现数据的管理及输入输出。

在这篇文章中,我们将会依次回答以下几个问题:

  • 什么是树状结构?
  • 树状结构如何管理?
  • 如何读写注册对象?

树状结构

树状结构是一种常见的数据结构,通常由一个根节点,若干个子节点构成。若节点无父节点,则该节点为根节点。非根节点分为两类:一类是包含子节点的,称为分支节点;另一类是不包含子节点的,称为叶节点。

对象注册中树状结构用 objectRegistryregIOobject 这两个类的派生类来描述节点。其中根节点和分支节点用 objectRegistry 的派生类描述,叶节点用 regIOobject的派生类描述。其中,objectRegistry 派生自 regIOobject 类,增加了对象管理功能。

一个典型的树状结构如下所示(以 icoFoam 为例):

runTime                   <-- Time        (objectRegistry)
└── region0                 <-- fvMesh          (objectRegistry)
    ├── fvSchemes             <-- IOdictionary        (regIOobject)
    ├── fvSolution            <-- IOdictionary        (regIOobject)
    ├── transportProperties   <-- IOdictionary        (regIOobject)
    ├── data                  <-- data                (regIOobject)
    ├── solutionControl       <-- pisoControl         (regIOobject)
    ├── points                <-- pointIOField        (regIOobject)
    ├── faces                 <-- faceCompactList     (regIOobject)
    ├── owner                 <-- labelIOList         (regIOobject)
    ├── neighbour             <-- labelIOList         (regIOobject)
    ├── boundary              <-- polyBoundaryMesh    (regIOobject)
    ├── pointZones            <-- pointZoneMesh       (regIOobject)
    ├── faceZones             <-- faceZoneMesh        (regIOobject)
    ├── cellZones             <-- cellZoneMesh        (regIOobject)
    ├── U                     <-- volVectorField      (regIOobject)
    ├── phi                   <-- surfaceScalarField  (regIOobject)
    └── p                     <-- volScalarField      (regIOobject)

除了 TimefvMesh 是派生自 objectRegistry 外,其他都是派生自 regIOobject

此外还有一个 IOobject 类,这三个类是初学者最容易混淆的。下面分别介绍这三个类。

IOobject

IOobject 是树状结构中节点属性的集合。树状结构中的每一个节点都是一个 regIOobject 注册对象。将这个对象的属性提取出来,用 IOobject 类描述。而 regIOobject 继承自 IOobject,获得所有属性。部分主要属性见下表:

属性 类型 默认值 说明
name_ word 对象的名字
instance_ fileName 对象的路径
local_ fileName 对象输出路径下的子路径
db_ objectRegistry 对象的父对象
rOpt_ IOobject::readOption NO_READ 读取方式
wOpt IOobject::writeOption NO_WRITE 写入方式
registerObject_ bool true 是否注册到父对象

IOobject 通常不单独使用,而是定义后立即作为参数传递给 regIOobject对象的定义。例如:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
IOdictionary transportProperties
(
    IOobject
    (
        "transportProperties",
        runTime.constant(),
        mesh,
        IOobject::MUST_READ_IF_MODIFIED,
        IOobject::NO_WRITE
    )
);

以上这段代码定义了一个 IOdictionary (派生自 regIOobject)对象:

  • 对象名字为 transportProperties,可以用名字作为关键字查找返回该对象;
  • 对象路径为 constant ,表示从 constant 目录读取或者往 constant 目录写入;
  • 对象的父对象为 mesh,表示注册为 mesh 的一个子节点,拓扑结构可参考上面给出的例子;
  • 读选项为 修改后重新读入MUST_READ_IF_MODIFIED),写选项为 不写NO_WRITE)。

regIOobject

regIOobject 继承自 IOobject。根据 OpenFOAM 源码中的注释,这个类和 objectRegistry 一起实现了自动对象注册,可以理解为整个树状结构的管理及输入输出。和 IOobject 相比,regIOobject 实现了树状结构的增加和删除节点等管理操作,以及对象如何从文件读取或写入到文件等读写操作。

regIOobject 的继承关系

objectRegistry

objectRegistry 用来作为树状结构的根节点以及分支节点。它继承自 regIOobject,本身也是一个 regIOobject 对象,包含子节点的所有信息,这些信息存在它的另一个父类—— HashTable<regIOobject> 中。继承关系如下:

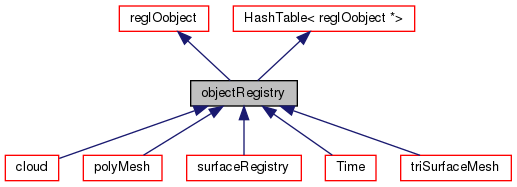

objectRegistry 的继承关系

哈希表保存了对象名字(word 类型)-对象指针(regIOobject * 类型)的键值对,通过哈希表实现注册对象的查找和返回,具体可参考 objectRegistrylookupObject 方法。

树状结构的管理

增加节点

增加节点的操作通过 checkIn 实现,通常在定义对象时自动完成。参考 regIOobject 的构造函数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
Foam::regIOobject::regIOobject(const IOobject& io, const bool isTime)
:
    IOobject(io),
    registered_(false),
    ownedByRegistry_(false),
    watchIndices_(),
    eventNo_                // Do not get event for top level Time database
    (
        isTime
      ? 0
      : db().getEvent()
    )
{
    // Register with objectRegistry if requested
    if (registerObject())
    {
        checkIn();
    }
}

registerObject_true,则执行 checkIn,增加节点。

删除节点

删除节点的操作通过 checkOut 实现,这个操作用到的地方较少。

树状结构的读写

从磁盘读取

树状结构的读取相关的操作通过 readreadDatareadStream 实现。在两种情况下会出发读取操作:一种是定义对象时,另一种是将对象的 rOpt_ 定义为 READ_IF_MODIFIED 并且修改磁盘文件时。

对于第一种情况,在派生类的构造函数中调用读取文件的操作。以 fvSchemes 类为例,该类在构造函数中调用了 read 函数从 system/fvSchemes 文件中读取内容:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Foam::fvSchemes::fvSchemes(const objectRegistry& obr)
:
    IOdictionary
    (
        IOobject
        (
            "fvSchemes",
            obr.time().system(),
            obr,
            (
                obr.readOpt() == IOobject::MUST_READ
             || obr.readOpt() == IOobject::READ_IF_PRESENT
              ? IOobject::MUST_READ_IF_MODIFIED
              : obr.readOpt()
            ),
            IOobject::NO_WRITE
        )
    ),
	// ...
{
    if
    (
        readOpt() == IOobject::MUST_READ
     || readOpt() == IOobject::MUST_READ_IF_MODIFIED
     || (readOpt() == IOobject::READ_IF_PRESENT && headerOk())
    )
    {
        read(schemesDict());
    }
}

第二种情况较为复杂。每次执行 Time::run 时会调用 Time::readModifiedObjects 函数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
bool Foam::Time::run() const
{
	// ...
    if (running)
    {
        if (!subCycling_)
        {
            const_cast<Time&>(*this).readModifiedObjects();
			// ...
        }

        // Re-evaluate if running in case a function object has changed things
        running = this->running();
    }

    return running;
}

Time::readModifiedObjects 先读取 system/controlDict,然后调用 objectRegistry::readModifiedObjects 函数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
void Foam::Time::readModifiedObjects()
{
     if (runTimeModifiable_)
     {
 		// ...

        // Time handling is special since controlDict_ is the one dictionary
        // that is not registered to any database.

        if (controlDict_.readIfModified())
        {
            readDict();
            functionObjects_.read();

            if (runTimeModifiable_)
            {
                // For IOdictionary the call to regIOobject::read() would have
                // already updated all the watchIndices via the addWatch but
                // controlDict_ is an unwatchedIOdictionary so will only have
                // stored the dependencies as files.

                fileHandler().addWatches(controlDict_, controlDict_.files());
            }
            controlDict_.files().clear();
        }

        bool registryModified = objectRegistry::modified();

        if (registryModified)
        {
            objectRegistry::readModifiedObjects();
        }
    }
}

objectRegistry::readModifiedObjects 递归遍历树状结构,并调用每个节点的 readIfModified 函数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
void Foam::objectRegistry::readModifiedObjects()
{
    for (iterator iter = begin(); iter != end(); ++iter)
    {
        if (objectRegistry::debug)
        {
            Pout<< "objectRegistry::readModifiedObjects() : "
                << name() << " : Considering reading object "
                << iter.key() << endl;
        }

        iter()->readIfModified();
    }
}

同样以 fvSchemes 类为例,该类没有重写 readIfModified 方法,则调用的实际是 regIOobjectreadIfModified 方法,实际调用自身的 read 方法:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
bool Foam::regIOobject::readIfModified()
{
    // ...
    if (modified != -1)
    {
        // ...
        return read();
    }
    else
    {
        return false;
    }
}

fvSchemesread 方法被重写,具体如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
bool Foam::fvSchemes::read()
{
    if (regIOobject::read())
    {
        // Clear current settings except fluxRequired
        clear();

        read(schemesDict());

        return true;
    }
    else
    {
        return false;
    }
}

写入到磁盘

根节点为 Time 类型,通常只有为 fvMesh (及其派生)类型的子节点,其他节点都放在 mesh 底下。求解器中的 runTime.write() 触发了树状结构的写入操作。该函数实际调用的是 regIOobject::write(),而这个函数又将调用 Time::writeObject 函数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
bool Foam::Time::writeObject
(
    IOstream::streamFormat fmt,
    IOstream::versionNumber ver,
    IOstream::compressionType cmp,
    const bool write
) const
{
    if (writeTime())
    {
        bool writeOK = writeTimeDict();

        if (writeOK)
        {
            writeOK = objectRegistry::writeObject(fmt, ver, cmp, write);
        }

        if (writeOK)
        {
            // Does the writeTime trigger purging?
            if (writeTime_ && purgeWrite_)
            {
                if
                (
                    previousWriteTimes_.size() == 0
                 || previousWriteTimes_.top() != timeName()
                )
                {
                    previousWriteTimes_.push(timeName());
                }

                while (previousWriteTimes_.size() > purgeWrite_)
                {
                    fileHandler().rmDir
                    (
                        fileHandler().filePath
                        (
                            objectRegistry::path(previousWriteTimes_.pop())
                        )
                    );
                }
            }
        }

        return writeOK;
    }
    else
    {
        return false;
    }
}
  • 先通过 controlDict 中设置的参数判断当前时刻是否为需要写入,若需要则继续;

  • 调用 writeTimeDict 函数,往 [time]/uniform/time 文件中写入和时间相关的变量;

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32

    bool Foam::Time::writeTimeDict() const
    {
        const word tmName(timeName());

        IOdictionary timeDict
        (
            IOobject
            (
                "time",
                tmName,
                "uniform",
                *this,
                IOobject::NO_READ,
                IOobject::NO_WRITE,
                false
            )
        );

        timeDict.add("value", timeName(timeToUserTime(value()), maxPrecision_));
        timeDict.add("name", string(tmName));
        timeDict.add("index", timeIndex_);
        timeDict.add("deltaT", timeToUserTime(deltaT_));
        timeDict.add("deltaT0", timeToUserTime(deltaT0_));

        return timeDict.regIOobject::writeObject
        (
            IOstream::ASCII,
            IOstream::currentVersion,
            IOstream::UNCOMPRESSED,
            true
        );
    }

  • 调用 objectRegistry::writeObject 函数,这个函数将判断子节点的 wOpt_ 属性,若不为 NO_WRITE 则调用子节点的 writeObject 函数;

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31

    bool Foam::objectRegistry::writeObject
    (
        IOstream::streamFormat fmt,
        IOstream::versionNumber ver,
        IOstream::compressionType cmp,
        const bool write
    ) const
    {
        bool ok = true;

        forAllConstIter(HashTable<regIOobject*>, *this, iter)
        {
            if (objectRegistry::debug)
            {
                Pout<< "objectRegistry::write() : "
                    << name() << " : Considering writing object "
                    << iter.key()
                    << " of type " << iter()->type()
                    << " with writeOpt " << iter()->writeOpt()
                    << " to file " << iter()->objectPath()
                    << endl;
            }

            if (iter()->writeOpt() != NO_WRITE)
            {
                ok = iter()->writeObject(fmt, ver, cmp, write) && ok;
            }
        }

        return ok;
    }

    • 对于 runTime 对象,调用 mesh 子节点的 writeObject 函数,该函数先写入网格相关数据(动网格相关),再调用 polyMesh::writeObject 函数,该函数没有重写,实际调用的是父类中的函数 objectRegistry::writeObject ,递归遍历 mesh 节点下子节点的 writeObject 函数;

       1
       2
       3
       4
       5
       6
       7
       8
       9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22

      bool Foam::fvMesh::writeObject
      (
          IOstream::streamFormat fmt,
          IOstream::versionNumber ver,
          IOstream::compressionType cmp,
          const bool write
      ) const
      {
          bool ok = true;
          if (phiPtr_)
          {
              ok = phiPtr_->write(write);
          }

          // Write V0 only if V00 exists
          if (V00Ptr_)
          {
              ok = ok && V0Ptr_->write(write);
          }

          return ok && polyMesh::writeObject(fmt, ver, cmp, write);
      }

  • 最后是 purgeWrite 的相关操作。
