OpenFOAM 湍流模型模板框架分析（二）：三个类模板

更新日志

2019.01.10
- 修正 incompressible::turbulenceModel::New 实际调用函数的描述

上篇文章中已经介绍了湍流模型框架的顶层设计，本篇讲解求解器中需要调用到的三个类模板。

OpenFOAM 将湍流模拟分为三类：laminar，RAS 及 LES。laminar 表示直接求解 Navier-Stokes 方程，不引入任何湍流模拟，是一种 quasi-DNS 方法。RAS 表示用雷诺平均方法模拟湍流。LES 表示用大涡模拟方法模拟湍流。这三种方法用三个类模板表示：laminarModel、RASModel 和 LESModel。

注意

目前只有 IncompressibleTurbulenceModel 和 CompressibleTurbulenceModel 这两种湍流流动是按照上述原则划分。至于 PhaseIncompressibleTurbulenceModel 和 PhaseCompressibleTurbulenceModel，其代码完成度不高，并没有采取以上原则划分。

IncompressibleTurbulenceModel 在 incompressible 命名空间下特化后得到 incompressible::turbulenceModel（类型别名），CompressibleTurbulenceModel 在 compressible 命名空间下特化得到 compressible::turbulenceModel（类型别名）。下面分别分析这两个类的框架（基于OpenFOAM-dev/tree/20181203）。

不可压 turbulenceModel

incompressible::turbulenceModel 被用作模板参数对三个类模板进行特化，同时分别为它们定义类型别名 laminarModel、RASModel 和 LESModel（注意类型别名和模板类的名称相同）：

1
2
3
4
5
6
7
8
9


// $FOAM_SRC/TurbulenceModels/incompressible/turbulentTransportModels/turbulentTransportModel.H
namespace incompressible
{
    typedef IncompressibleTurbulenceModel<transportModel> turbulenceModel;

    typedef laminarModel<turbulenceModel> laminarModel;
    typedef RASModel<turbulenceModel> RASModel;
    typedef LESModel<turbulenceModel> LESModel;
    // ...

这三个均为基于原则设计的类，继承自唯一的模板参数。它们的声明如下：

laminarModel

1
2
3
4
5
6
7


// $FOAM_SRC/TurbulenceModels/turbulenceModels/laminar/laminarModel/laminarModel.H
template<class BasicTurbulenceModel>
class laminarModel
:
    public BasicTurbulenceModel
{
    // ...

RASModel

1
2
3
4
5
6
7


// $FOAM_SRC/TurbulenceModels/turbulenceModels/RAS/RASModel/RASModel.H
template<class BasicTurbulenceModel>
class RASModel
:
    public BasicTurbulenceModel
{
    // ...

LESModel

1
2
3
4
5
6
7


// $FOAM_SRC/TurbulenceModels/turbulenceModels/LES/LESModel/LESModel.H
template<class BasicTurbulenceModel>
class LESModel
:
    public BasicTurbulenceModel
{
    // ...

三个类特化时采用相同的模板参数 incompressible::turbulenceModel，均为 incompressible::turbulenceModel 的派生类，其继承关系如下：

incompressible::turbulenceModel 的继承关系（点击图片放大）

可以通过一个 autoPtr<incompressible::turbulenceModel> 来描述任意一个派生类实例化后的对象。OpenFOAM 通过一个返回 autoPtr<incompressible::turbulenceModel> 的 selector，实现了运行时选择，从字典文件读取关键字并构造对应的湍流模型实例。

incompressible::turbulenceModel 中，incompressible 是命名空间，turbulenceModel 是类型别名，对应 IncompressibleTurbulenceModel<transportModel>，selector 的对应代码为：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32


// $FOAM_SRC/TurbulenceModels/incompressible/IncompressibleTurbulenceModel/IncompressibleTurbulenceModel.C
template<class TransportModel>
Foam::autoPtr<Foam::IncompressibleTurbulenceModel<TransportModel>>
Foam::IncompressibleTurbulenceModel<TransportModel>::New
(
    const volVectorField& U,
    const surfaceScalarField& phi,
    const TransportModel& transport,
    const word& propertiesName
)
{
    return autoPtr<IncompressibleTurbulenceModel>
    (
        static_cast<IncompressibleTurbulenceModel*>(
        TurbulenceModel
        <
            geometricOneField,
            geometricOneField,
            incompressibleTurbulenceModel,
            TransportModel
        >::New
        (
            geometricOneField(),
            geometricOneField(),
            U,
            phi,
            phi,
            transport,
            propertiesName
        ).ptr())
    );
}

这是一个函数模板，在各求解器的源码中特化并调用，如 pimpleFoam 中的相关代码：

1
2
3
4
5


// FOAM_SOLVERS/incompressible/pimpleFoam/createFields.H
autoPtr<incompressible::turbulenceModel> turbulence
(
    incompressible::turbulenceModel::New(U, phi, laminarTransport)
);

在两相流求解器 interFoam 中也采用了相同的定义，密度是一个 GeometricOneField。这样的做法存在较为严重的问题，它无法考虑由密度梯度引起的浮力效应（buoyancy effect）。用 interFoam 模拟波浪问题时，如果采用湍流模型，那么在自由面附近会出现较大的湍流粘度，从而导致波浪衰减。若存在波浪翻卷、破碎等现象，波浪衰减问题更为明显。可参考相关文献¹ ²。

可压 turbulenceModel

和不可压类似，可压缩版本的 compressible::turbulenceModel 也被作为模板参数对三个类模板进行特化，同时分别定义类型别名：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


// $FOAM_SRC/TurbulenceModels/compressible/turbulentFluidThermoModels/turbulentFluidThermoModel.H
namespace incompressible
{
    typedef ThermalDiffusivity<CompressibleTurbulenceModel<fluidThermo>>
        turbulenceModel;

    typedef laminarModel<turbulenceModel> laminarModel;
    typedef RASModel<turbulenceModel> RASModel;
    typedef LESModel<turbulenceModel> LESModel;
    // ...

这三个类由于采用相同的模板参数，其基类也相同。其继承关系如下：

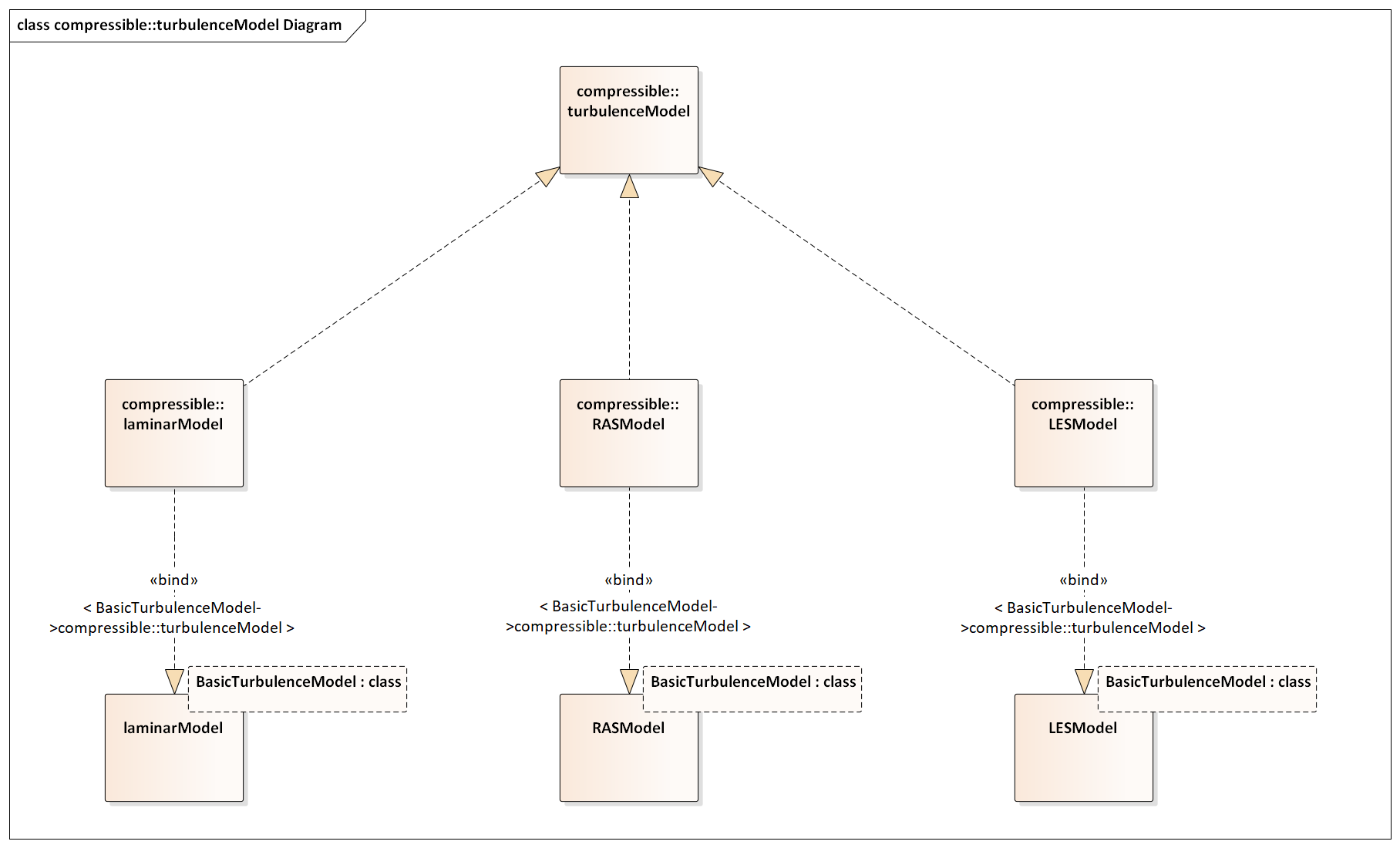

compressible::turbulenceModel 的继承关系（点击图片放大）

这里也采用了一个返回 autoPtr<compressible::turbulenceModel> 的 selector，实现了运行时选择，从字典文件读取关键字并构造对应的湍流模型实例：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33


// $FOAM_SRC/TurbulenceModels/compressible/CompressibleTurbulenceModel/CompressibleTurbulenceModel.C
template<class TransportModel>
Foam::autoPtr<Foam::CompressibleTurbulenceModel<TransportModel>>
Foam::CompressibleTurbulenceModel<TransportModel>::New
(
    const volScalarField& rho,
    const volVectorField& U,
    const surfaceScalarField& phi,
    const transportModel& transport,
    const word& propertiesName
)
{
    return autoPtr<CompressibleTurbulenceModel>
    (
        static_cast<CompressibleTurbulenceModel*>(
        TurbulenceModel
        <
            geometricOneField,
            volScalarField,
            compressibleTurbulenceModel,
            transportModel
        >::New
        (
            geometricOneField(),
            rho,
            U,
            phi,
            phi,
            transport,
            propertiesName
        ).ptr())
    );
}

这个 selector 在 combustion、compressible、heatTransfer、lagrangian 和 multiphase 等类型的求解器中特化并调用。如：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


// $FOAM_SOLVERS/compressible/rhoPimpleFoam/createFields.H
Info<< "Creating turbulence model\n" << endl;
autoPtr<compressible::turbulenceModel> turbulence
(
    compressible::turbulenceModel::New
    (
        rho,
        U,
        phi,
        thermo
    )
);

又如：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


// $FOAM_SOLVERS/multiphase/compressibleMultiphaseInterFoam/createFields.H
// Construct compressible turbulence model
autoPtr<compressible::turbulenceModel> turbulence
(
    compressible::turbulenceModel::New
    (
        rho,
        U,
        mixture.rhoPhi(),
        mixture
    )
);

三个类模板的使用

事实上，laminarModel、RASModel 和 LESModel 不会单独使用，而是作为模板参数去特化一些更具体的类模板。比如目前有三个类模板用 laminarModel 特化，它们分别是 Stokes、generalizedNewtonian、Maxwell 。而用 RASModel 和 LESModel 特化的类模板更多，这两个类的实现更为复杂，会在后续文章中介绍。

派生类

所有具体的流动模型都可以看作是由 laminarModel、RASModel 或 LESModel 派生出来的类。以 Maxwell 为例，其声明如下：

1
2
3
4
5
6
7


// $FOAM_SRC/TurbulenceModels/turbulenceModels/laminar/Maxwell/Maxwell.H
template<class BasicTurbulenceModel>
class Maxwell
:
    public laminarModel<BasicTurbulenceModel>
{
    // ...

又比如 Stokes，其声明如下：

1
2
3
4
5
6
7


// $FOAM_SRC/TurbulenceModels/turbulenceModels/laminar/Stokes/Stokes.H
template<class BasicTurbulenceModel>
class Maxwell
:
    public linearViscousStress<laminarModel<BasicTurbulenceModel>>
{
    // ...

这里的 linearViscousStress 也是基于原则设计的类，继承自其模板参数 laminarModel：

1
2
3
4
5
6
7


// $FOAM_SRC/TurbulenceModels/turbulenceModels/linearViscousStress/linearViscousStress.H
template<class BasicTurbulenceModel>
class linearViscousStress
:
    public BasicTurbulenceModel
{
    // ...

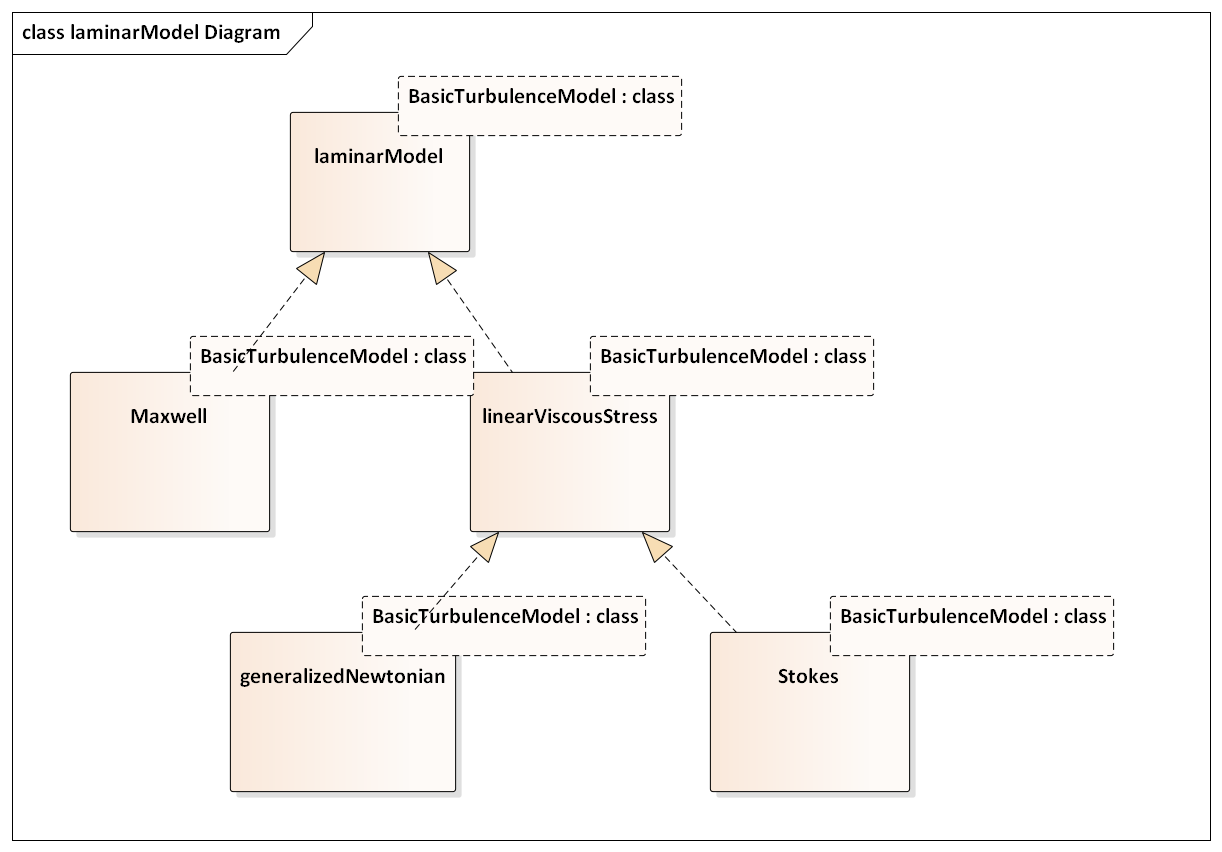

laminarModel 的继承关系（点击图片放大）

上图为 laminarModel 的继承关系，其中三个表示具体流动类型的类（Maxwell、generalizedNewtonian 和 Stokes）需要进行模板特化才可以使用。

思考

对这些类模板进行模板特化时，模板参数是什么？

派生类的特化

将不可压缩和可压缩流分开考虑，代入不同的模板参数：

不可压缩流体：BasicTurbulenceModel = transportModelIncompressibleTurbulenceModel
可压缩流体：BasicTurbulenceModel = fluidThermoCompressibleTurbulenceModel

思考

transportModelIncompressibleTurbulenceModel 和 fluidThermoCompressibleTurbulenceModel 这两个类的定义在哪？

这两个类通过 makeTurbulenceModelTypes 这个宏完成的定义。

不可压缩流体

对于不可压流，makeTurbulenceModelTypes 宏命令如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


// $FOAM_SRC/TurbulenceModels/incompressible/turbulentTransportModels/turbulentTransportModels.C
makeBaseTurbulenceModel
(
    geometricOneField,
    geometricOneField,
    incompressibleTurbulenceModel,
    IncompressibleTurbulenceModel,
    transportModel
);

makeTurbulenceModelTypes 宏的具体定义如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


// $FOAM_SRC/TurbulenceModels/turbulenceModels/makeTurbulenceModel.H
#define makeTurbulenceModelTypes(Alpha, Rho, baseModel, BaseModel, Transport)  \
                                                                               \
    namespace Foam                                                             \
    {                                                                          \
        typedef BaseModel<Transport> Transport##BaseModel;                     \
        typedef laminarModel<Transport##BaseModel>                             \
            laminar##Transport##BaseModel;                                     \
        typedef RASModel<Transport##BaseModel> RAS##Transport##BaseModel;      \
        typedef LESModel<Transport##BaseModel> LES##Transport##BaseModel;      \
    }

宏命令展开后，会定义4个类，分别如下：

transportModelIncompressibleTurbulenceModel
laminartransportModelIncompressibleTurbulenceModel
RAStransportModelIncompressibleTurbulenceModel
LEStransportModelIncompressibleTurbulenceModel

可压缩流体

对于可压缩流，makeTurbulenceModelTypes 宏命令如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


// $FOAM_SRC/TurbulenceModels/compressible/turbulentFluidThermoModels/turbulentFluidThermoModels.C
makeBaseTurbulenceModel
(
    geometricOneField,
    volScalarField,
    compressibleTurbulenceModel,
    CompressibleTurbulenceModel,
    ThermalDiffusivity,
    fluidThermo
);

makeTurbulenceModelTypes 宏的具体定义如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


// $FOAM_SRC/TurbulenceModel/compressible/turbulentFluidThermoModels/makeTurbulenceModel.H
#define makeTurbulenceModelTypes(                                              \
    Alpha, Rho, baseModel, BaseModel, TDModel, Transport)                      \
                                                                               \
    namespace Foam                                                             \
    {                                                                          \
        typedef TDModel<BaseModel<Transport>>                                  \
            Transport##BaseModel;                                              \
        typedef laminarModel<Transport##BaseModel>                             \
            laminar##Transport##BaseModel;                                     \
        typedef RASModel<EddyDiffusivity<Transport##BaseModel>>                \
            RAS##Transport##BaseModel;                                         \
        typedef LESModel<EddyDiffusivity<Transport##BaseModel>>                \
            LES##Transport##BaseModel;                                         \
    }

宏命令展开后，会定义4个类，分别如下：

fluidThermoCompressibleTurbulenceModel
laminarfluidThermoCompressibleTurbulenceModel
RASfluidThermoCompressibleTurbulenceModel
LESfluidThermoCompressibleTurbulenceModel

用宏命令特化

各具体模型类的模板特化用到了多个宏定义，其中最上层的宏为 makeLaminarModel、makeRASModel 和 makeLESModel 。这三个宏的功能类似，这里选取 makeLaminarModel 为例介绍。

不可压缩流体

不可压缩流的 makeLaminarModel 宏命令的代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


// $FOAM_SRC/TurbulenceModels/incompressible/turbulentTransportModels/turbulentTransportModels.C
// -------------------------------------------------------------------------- //
// Laminar models
// -------------------------------------------------------------------------- //

#include "Stokes.H"
makeLaminarModel(Stokes);

#include "generalizedNewtonian.H"
makeLaminarModel(generalizedNewtonian);

#include "Maxwell.H"
makeLaminarModel(Maxwell);

makeLaminarModel 宏接受一个参数，宏的定义如下：

1
2
3
4


// $FOAM_SRC/TurbulenceModels/incompressible/turbulentTransportModels/turbulentTransportModels.H
#define makeLaminarModel(Type)                                                 \
    makeTemplatedTurbulenceModel                                               \
    (transportModelIncompressibleTurbulenceModel, laminar, Type)

可见它调用了另外一个宏 makeTemplatedTurbulenceModel，这个宏接受三个参数，定义如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


// $FOAM_SRC/TurbulenceModels/turbulenceModels/makeTurbulenceModel.H
#define makeTemplatedTurbulenceModel(BaseModel, SType, Type)                   \
    defineNamedTemplateTypeNameAndDebug                                        \
        (Foam::SType##Models::Type<Foam::BaseModel>, 0);                       \
                                                                               \
    namespace Foam                                                             \
    {                                                                          \
        namespace SType##Models                                                \
        {                                                                      \
            typedef Type<BaseModel> Type##SType##BaseModel;                    \
                                                                               \
            addToRunTimeSelectionTable                                         \
            (                                                                  \
                SType##BaseModel,                                              \
                Type##SType##BaseModel,                                        \
                dictionary                                                     \
            );                                                                 \
        }                                                                      \
    }

以 Stokes 为例，不可压缩版本的 makeLaminarModel(Stokes) 宏展开会生成如下代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


defineNamedTemplateTypeNameAndDebug
    (Foam::laminarModels::Stokes<Foam::transportModelIncompressibleTurbulenceModel>, 0);

namespace Foam
{
    namespace laminarModels
    {
        typedef Stokes<transportModelIncompressibleTurbulenceModel>
            StokeslaminartransportModelIncompressibleTurbulenceModel;

        addToRunTimeSelectionTable
        (
            laminartransportModelIncompressibleTurbulenceModel,
            StokeslaminartransportModelIncompressibleTurbulenceModel,
            dictionary
        );
    }
}

上面的 defineNamedTemplateTypeNameAndDebug 以及 addToRunTimeSelectionTable 是和运行时选择有关的宏。这样便定义了一个名为 StokeslaminartransportModelIncompressibleTurbulenceModel 的类，并将这个类的相关信息加入到哈希表中。

可压缩流体

可压缩流体的 makeLaminarModel 宏命令的代码和不可压缩流相同，只不过在不同的文件中。具体如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


// $FOAM_SRC/TurbulenceModels/compressible/turbulentFluidThermoModels/turbulentFluidThermoModels.C
// -------------------------------------------------------------------------- //
// Laminar models
// -------------------------------------------------------------------------- //

#include "Stokes.H"
makeLaminarModel(Stokes);

#include "generalizedNewtonian.H"
makeLaminarModel(generalizedNewtonian);

#include "Maxwell.H"
makeLaminarModel(Maxwell);

makeLaminarModel 宏的定义如下：

1
2
3
4


// $FOAM_SRC/TurbulenceModels/compressible/turbulentFluidThermoModels/turbulentFluidThermoModels.H
#define makeLaminarModel(Type)                                                 \
    makeTemplatedLaminarModel                                                  \
    (fluidThermoCompressibleTurbulenceModel, laminar, Type)

它调用了和不可压版本相同的宏命令 makeTemplatedLaminarModel，不过传递的第一个参数不一样。

同样以 Stokes 为例，可压缩版本的 makeLaminarModel(Stokes) 宏展开会生成如下代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


defineNamedTemplateTypeNameAndDebug
    (Foam::laminarModels::Stokes<Foam::fluidThermoCompressibleTurbulenceModel>, 0);

namespace Foam
{
    namespace laminarModels
    {
        typedef Stokes<fluidThermoCompressibleTurbulenceModel>
            StokeslaminarfluidThermoCompressibleTurbulenceModel;

        addToRunTimeSelectionTable
        (
            laminarfluidThermoCompressibleTurbulenceModel,
            StokeslaminarfluidThermoCompressibleTurbulenceModel,
            dictionary
        );
    }
}

关于 laminarModel 、RASModel 和 LESModel 三个类模板的框架设计就先介绍到这里，下篇文章我们将介绍雷诺平均 Navier-Stokes （RANS）方法和大涡模拟方法（LES）在该框架中的实现。

参考资料

Larsen, B. E., & Fuhrman, D. R. (2018). On the over-production of turbulence beneath surface waves in Reynolds-averaged Navier–Stokes models. Journal of Fluid Mechanics, 853, 419–460. https://doi.org/10.1017/jfm.2018.577 ↩︎
Devolder, B., Troch, P., & Rauwoens, P. (2018). Performance of a buoyancy-modified k-ω and k-ω SST turbulence model for simulating wave breaking under regular waves using OpenFOAM®. Coastal Engineering, 138, 49–65. https://doi.org/10.1016/j.coastaleng.2018.04.011 ↩︎

Contents

不可压 turbulenceModel

可压 turbulenceModel

三个类模板的使用

派生类

派生类的特化

不可压缩流体

可压缩流体

用宏命令特化

不可压缩流体

可压缩流体

参考资料
